La principal razón que motivó el establecimiento y asentamiento de los molinos hidráulicos en la zona de Alhama, es la disponibilidad de la abundante agua del río Alhama o Marchán.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg8UtOXlaORdaWi8G922h_6msjuU28Oh4uv5SwY8y186wiEuYPUFNLOJxd34T4AbobzP5eiGDYaXtz7ResFbnkuk8neRXJZwz83_Q8j_SzMN_twThdIW-QZO9glN_2adXfMVWCpqKm7-3E/s320/elagua.jpg) |
El agua, la razón de ser de nuestros molinos hidráulicos |
Para el aprovechamiento del rio fue necesaria la construcción de una presa de piedra y cemento, levantada en la Ermita de los Ángeles, la cual deriva a un canal de mampostería con algunos trozos construidos en cemento, la acequia. Una cuidadosa inspección de la zona permite descubrir a
pocos metros de la primera presa, una segunda presa de menores
proporciones cuya finalidad era evitar que las aguas que saltan la
primera presa pudiera destruirla.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhfEDsX58dD0CAIGERkZczO_32f4Bor2bjWoULI0rqJF5TWVmkKM0jk5w251u2WcH8EAur0t1U6mm2wAMgBi8SZdLe8guiPHNY2aULs6B2n6iSYv3oIH8WhFsaUHawnCXpHsCr9vPOeVk8/s1600/uso_agua_final_P.jpg) |
Aprovechamiento industrial del agua del río Marchán (Pincha sobre él para ver en mayor tamaño) |
Partiendo de la presa, la acequia sigue por la margen izquierda aguas abajo del río, para conducir sucesivamente las aguas, en cantidad aproximada de 560 litros por segundo a las cinco fábricas de Harinas situadas en la Rivera de los Molinos (San Francisco, San Pedro, La Purísima, Santa Teresa y Nuestra Señora del Carmen). Antes de penetrar el agua en la primera fábrica, San Francisco, del trozo de canal comprendido entre la presa y esta fábrica se derivaban aguas para regar tierras de cultivo.
Una vez en los molinos, el agua proporcionaba primero la fuerza motriz a la fábrica de harinas San Francisco, de ésta pasan por una tubería de hierro a proporcionar igual fuerza a la segunda fábrica (San Pedro). De esta última se devuelve a un canal de mampostería hasta llegar a La Purísima.
Las aguas penetran a La Purísima por una cámara cuya entrada está cubierta por una reja de hierro que dificulta o impide la entrada de brozas. De allí previo un salto de cinco metros setenta centímetros proporciona fuerza motriz a una turbina que acciona toda la maquinaria industrial. Después de utilizada vierte el agua nuevamente al canal donde sirve para continuar produciendo fuerza motriz a las dos restantes fábricas, sitas en la Ribera de los Molinos.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgZVjHBxgOAuSOeeqtUrh28y3BQMByJnC8FVrFOweCtXukvUNQtiph2V95bd5J83PXouxU1qn2TSdmacwhq1v3meRiBbRQnufcmMagngCrv_Io8LOjQSryPLMKNbweVbK3sT_3848tBFzE/s640/entrada_agua.jpg) |

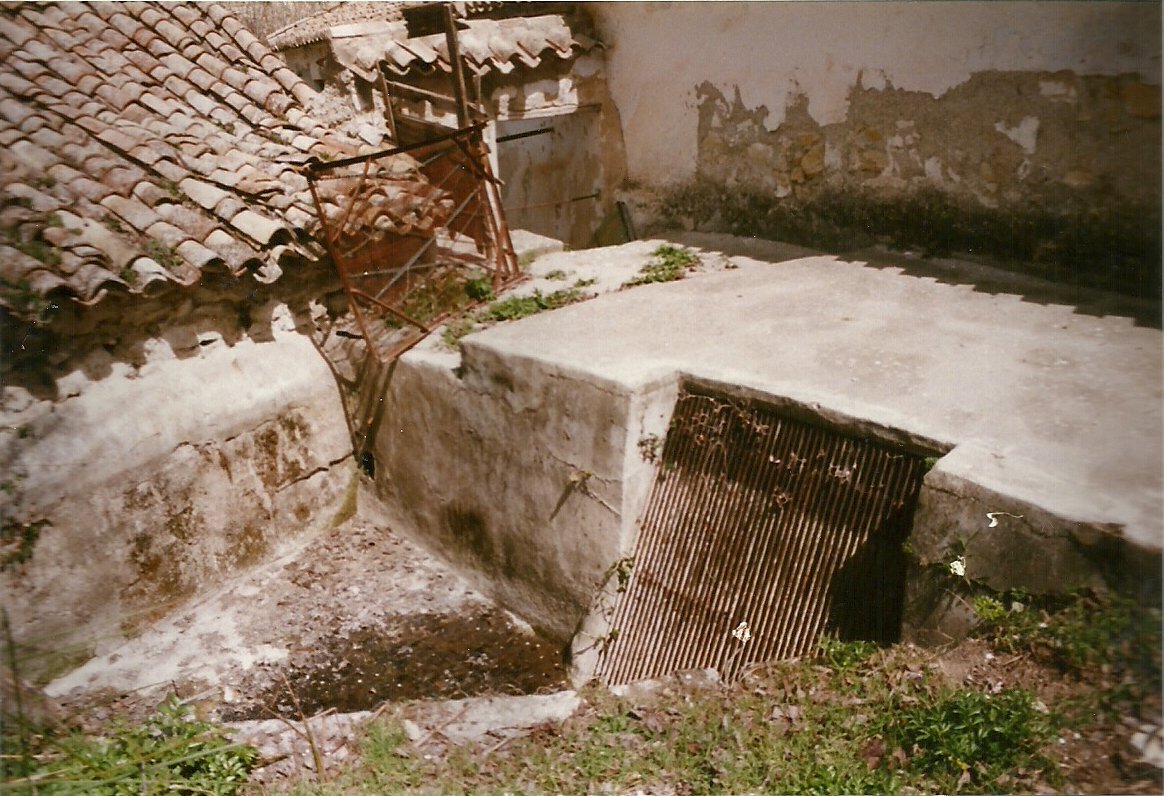

Entrada de agua a la fábrica |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgr19yse9cbW9r4C_lWwqYnBNw6WmIKx8wN0__vur21DYQUqn_bm-BfeTtxjvhw14OooaOd6pwXVTM3tzGYP9_39Hcq9hBNcRHDK1nCdZtOBG5xfH2YR9ZDPjZPSODE5p_TnQhUJeck6kA/s640/salida_agua.jpg) |

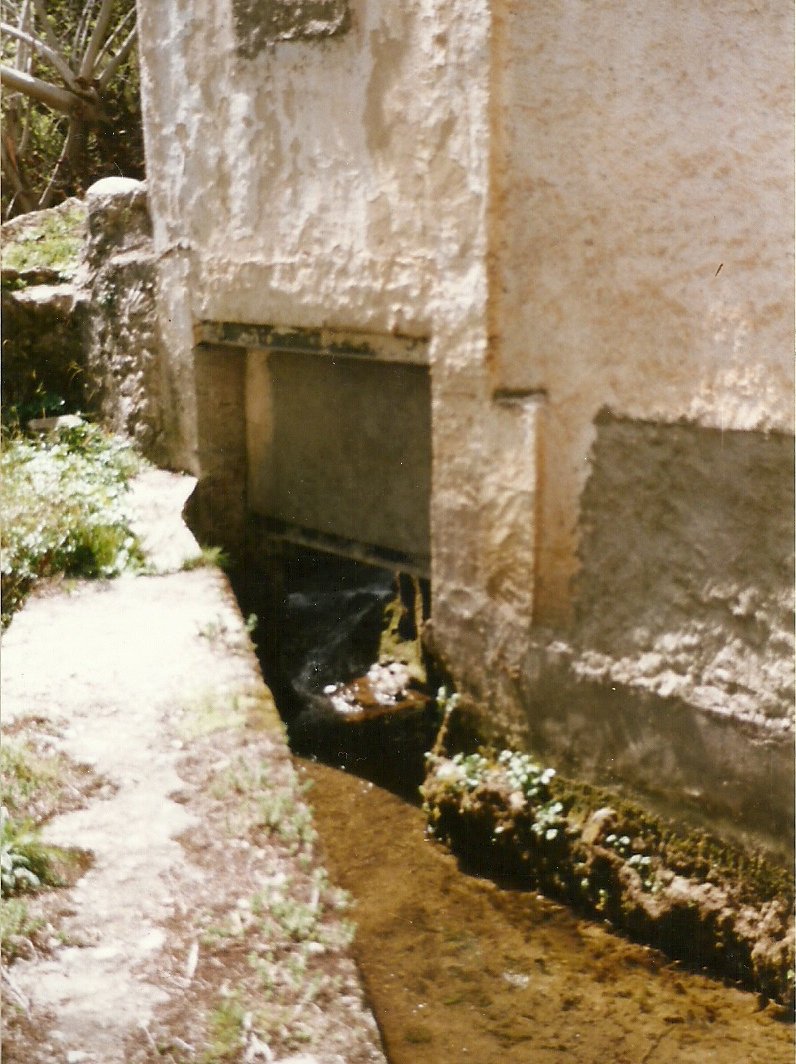

Salida de agua de la fábrica tras mover la turbina |
La fábrica de harinas "La Purísima" utilizaba una turbina hidráulica de 75CV de potencia, construida por la empresa Averly de Zaragoza (y cuyo esquema de instalación se muestra a continuación), como fuente de energía. Esta se movía gracias a la corriente de agua procedente del río Alhama.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgfn6qm25Se2-NXleowajm_zlMmjrqJCsOSR2Uf4qIZk7OvNCld6tIDH8QXLOoxUUehIJSJqha_Oq4GyMzC7sQhuGhfVEsTilD3zIXSdIA8ZlTm9FkjxJxxnmgLa58L9Kcd-SQ4ATyajLU/s640/Proyecto_Turbina.jpg) |

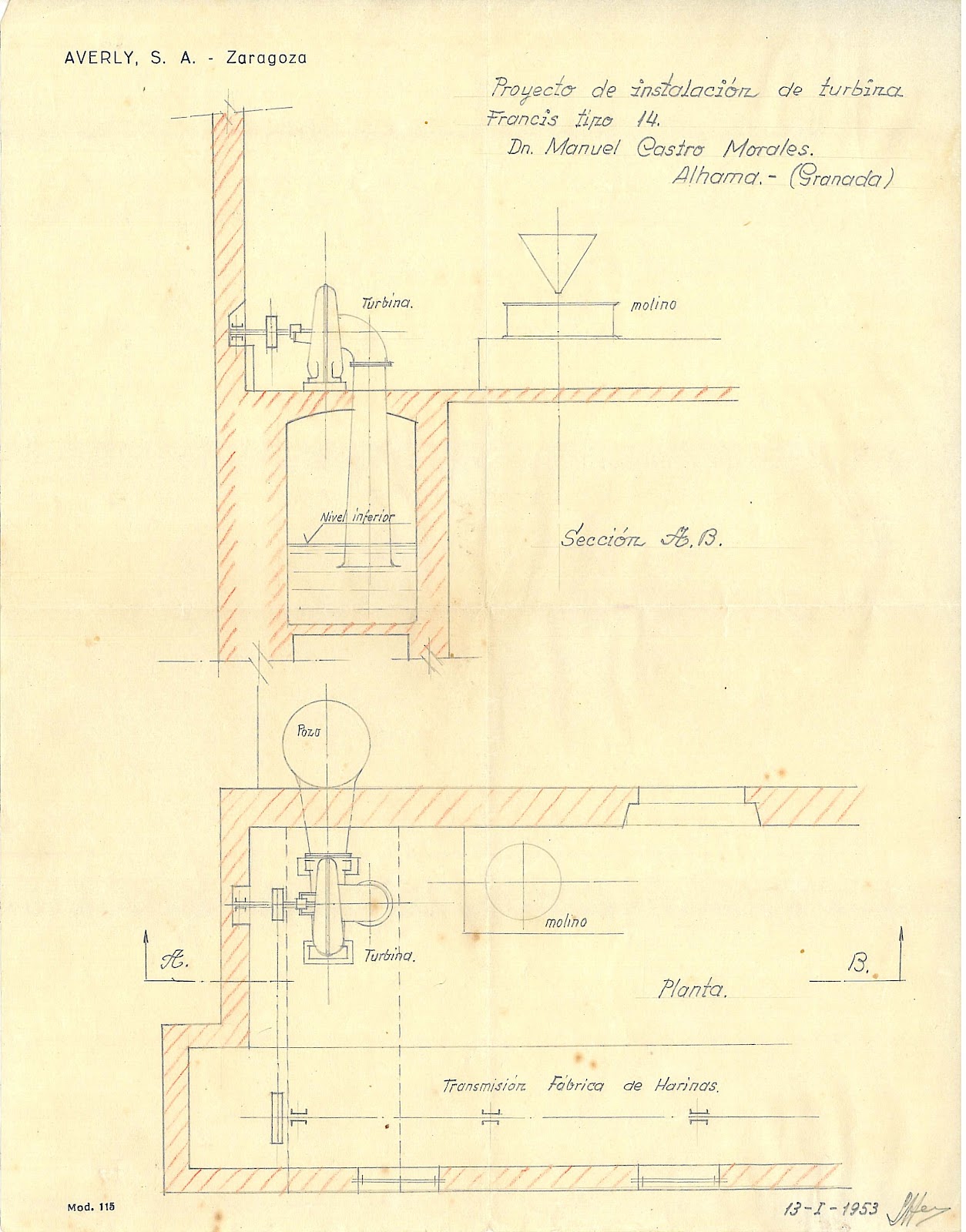

Proyecto de instalación de la turbina en La Purísima |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEif4dGwF-efe3_m72woRhaQtK9bwiX8ejYT0_BgwUzMtDP1FKuUQ8YXGmk17rCAHScET64zOfK5LrvLBNd1pivj5nXXgVBFA857KT-5IlGiVhnlsN7AcJ8tJv5qDqjUN54x0smIaVI2XEQ/s640/turbina.jpg) |
Turbina
|
